高性能合金材料憑借其高強度、高韌性、耐高溫、耐腐蝕等優異性能,成為航空航天領域的關鍵材料。高性能合金材料的成型技術直接影響材料的微觀組織和性能,進而決定航空航天零部件的質量和可靠性[1]。因此,深入研究高性能合金材料成型技術具有重要的現實意義。文章旨在全面了解高性能合金材料的特性,深入分析現有成型技術的優缺點,探索適合不同合金材料和零部件需求的成型工藝。通過研究為材料選擇和成型工藝優化提供科學依據,降低生產成本,推動高性能合金材料成型技術的創新與發展。
1、常用的高性能合金材料
1.1 鈦合金
鈦合金具有密度低、比強度高、耐腐蝕性好等優點,在眾多領域得到廣泛應用。例如,Ti-6Al-4V合金是最常用的鈦合金之一,其密度約為4.5g/cm3,僅為鋼的60%左右,但強度卻與高強度鋼相當。在航空發動機風扇葉片、壓氣機葉片以及飛行器機身結構件等部件制造中,鈦合金能夠有效減輕部件重量,提高飛行器的性能。此外,鈦合金還具有良好的耐海水腐蝕性能。
1.2 鎳基合金
鎳基合金以鎳為基體,添加鉻、鉬、鎢等合金元素,具有優異的高溫強度、抗氧化性和耐腐蝕性。例如,Inconel 718合金在650℃以下具有良好的高溫強度和疲勞性能,能夠滿足航空發動機高溫部件在復雜工況下的工作要求。鎳基合金的高溫性能使其在航空航天領域的高溫應用場景中占據重要地位2。
1.3 鋁合金
鋁合金具有密度小、比強度高、導熱性好、加工性能優良等特點,是航空航天領域應用最早且使用量較大的金屬材料之一。新型高強鋁合金,如7XXX系鋁合金通過合理的合金成分設計和熱處理工藝,其強度可與鋼材媲美,同時保持較低的密度。在飛行器機翼、機身蒙皮等結構件制造中鋁合金能夠有效減輕飛行器重量,提高飛行性能。此外,鋁合金的良好加工性能也便于零部件的成型和制造。
2、高性能合金材料成型技術
2.1 鍛造成型技術
鍛造是通過對金屬坯料施加壓力,使其產生塑性變形,從而獲得所需形狀和性能的成型方法。在鍛造過程中,金屬坯料在高溫下具有良好的塑性,通過模具的擠壓、鐓粗、拔長等操作使金屬內部的晶粒得到細化,組織更加致密,從而提高材料的強度和韌性。鍛造成型的零部件具有較高的強度和良好的力學性能,能滿足航空航天領域對零部件高性能的要求。通過合理控制鍛造工藝參數,如鍛造溫度、變形速度、變形量等可有效改善材料的微觀組織,提高材料的綜合性能。此外,鍛造工藝的重復性和穩定性較好,適合大批量生產。鍛造設備投資大,模具成本高,生產周期較長。形狀復雜的零部件鍛造工藝難以實現一次成型,需進行多次加工和后續處理,增加了生產成本和生產難度。
2.2 鑄造成型技術
鑄造是將液態金屬澆鑄到與零件形狀相適應的鑄造模具中,待其冷卻凝固后獲得零件或毛坯的成型方法,根據鑄造工藝的不同可分為砂型鑄造、熔模鑄造、金屬型鑄造等。在航空航天領域熔模鑄造應用較為廣泛,它通過制作精密的蠟模,然后在蠟模表面涂覆多層耐火材料,制成型殼,加熱型殼使蠟模熔化流出,形成中空的型腔,最后將液態金屬澆入型腔,冷卻后獲得高精度的零部件。鑄造工藝能制造出形狀復雜的零部件,適用于難以通過鍛造等其他成型方法加工的零件。與鍛造相比,鑄造的生產成本相對較低,生產周期較短,能快速實現零部件的小批量生產。此外,通過優化鑄造工藝和合金成分可控制鑄件的微觀組織和性能,滿足航空航天領域的特定要求。鑄造過程中容易產生氣孔、縮松、夾渣等缺陷,影響零部件的質量和性能。鑄件的力學性能,尤其是強度和韌性,通常低于鍛造件,需要通過后續的熱處理等工藝進行改善3。
2.3 增材制造技術
增材制造,又稱3D打印,是基于離散-堆積原理,將材料逐層堆積成型的技術。在航空航天領域常用的增材制造技術有選擇性激光熔化(SLM)、電子束熔化(EBM)等。以選擇性激光熔化為例,其工作原理是先在工作臺上鋪一層金屬粉末,然后根據零件的三維模型數據,控制激光束在粉末層上選擇性地掃描,使粉末熔化并凝固,形成零件的一個截面層,接著工作臺下降一個層厚的高度,再次鋪粉,重復上述過程,逐層堆積直至完成整個零件的制造。增材制造技術具有高度的設計自由度,能制造出傳統制造方法難以實現的復雜結構零部件。該技術無需模具,可快速實現零部件的個性化定制生產,縮短產品研發周期。此外,增材制造過程中材料的利用率高,能有效減少材料浪費。同時,增材制造過程中容易產生殘余應力、變形等問題,需通過優化工藝參數和后續處理工藝來解決。
3、不同成型技術對比
鍛造成型的Ti-6Al-4V合金在抗拉強度和屈服強度方面表現較為優異,如表1所示,這得益于鍛造過程中晶粒的細化和組織的致密化。鑄造成型的合金力學性能相對較低,主要是由于鑄造過程中容易產生缺陷。增材制造Ti-6Al-4V合金力學性能介于鍛造和鑄造之間,通過優化工藝參數,其性能還有進一步提升的空間。
表1 不同成型技術下Ti-6Al-4V合金的力學性能對比
| 成型技術 | 抗拉強度/MPa | 屈服強度/MPa | 伸長率/% |
| 鍛造 | 950~1100 | 850~1000 | 10~5 |
| 鑄造 | 800~900 | 700~800 | 8~12 |
| 增材制造(SLM) | 900~1050 | 800~950 | 8~12 |
如表2所示,鍛造的設備成本和模具成本較高,單件生產成本也相對較高,生產周期較長。鑄造的設備成本和模具成本較低,生產周期較短,單件生產成本也相對較低。增材制造雖無需模具,但設備成本高昂,單件生產成本較高,不過其生產周期最短,能快速實現零部件的制造。
表2 不同成型技術的成本與生產周期對比
| 成型技術 | 設備成本 | 模具成本 | 單件生產 | 生產周期 |
| /萬元 | /萬元 | 成本/元 | /天 | |
| 鍛造 | 500~1000 | 50~200 | 500~2000 | 7~15 |
| 鑄造 | 200~500 | 20~100 | 300~1500 | 3~7 |
| 增材制造 | 800~1500 | 0 | 800~3000 | 1~3 |
不同高性能合金材料適用的成型技術,如表3所示。鈦合金由于其良好的塑性和綜合性能,多種成型技術均適用。鎳基合金因其高溫性能和復雜的成分,主要采用鑄造和增材制造技術。鋁合金根據不同的產品需求可選擇鍛造、鑄造或擠壓成型等技術。
表3 不同高性能合金材料適用的成型技術
| 合金材料 | 適用成型技術 |
| 鈦合金 | 鍛造、鑄造、增材制造 |
| 鎳基合金 | 鑄造、增材制造 |
| 鋁合金 | 鍛造、鑄造、擠壓成型 |

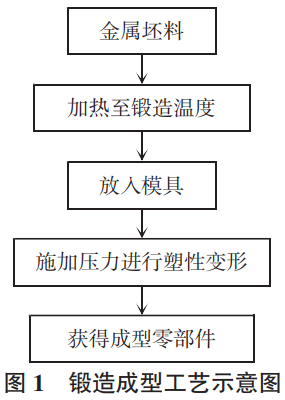

鍛造成型工藝的基本流程,如圖1所示。首先,通過鍛造成型工藝的基本流程,如圖1所示。首先,通過箱式電阻爐將鈦合金坯料加熱至β相區(950~980℃),使其達到最佳塑性狀態;隨后由工業機械臂將紅熱坯料移送至預熱至300℃的鍛模中,在5000噸液壓機下以0.5mm/s的速度進行鐓粗變形,模具表面的石墨涂層有效降低摩擦阻力;最后通過多向模鍛使金屬流線沿零件輪廓分布,經β退火處理后獲得晶粒細化(ASTM10級)的高強度構件,如航空發動機壓氣機盤?。

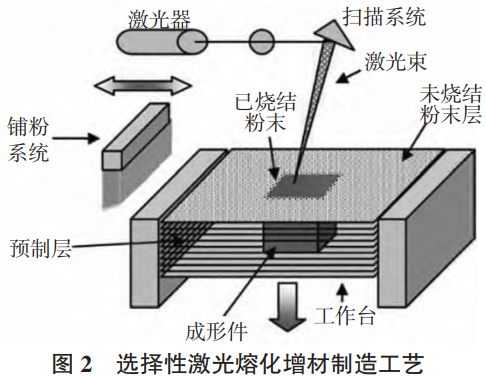

選擇性激光熔化增材制造工藝過程如圖2所示。通過逐層鋪粉和激光掃描熔化,實現零部件的堆積成型。在惰性氣體保護艙內鋪粉輥將40μm厚的鎳基合金粉末均勻攤鋪于成型平臺;500W光纖激光以1200mm/s速度按CAD切片路徑掃描,瞬間熔化粉末形成1600℃熔池,熔池凝固后形成0.1mm厚的冶金結合層;每完成一層堆積,平臺下降50μm進入下一輪循環,最終通過逐層累加(層厚精度±10μm)制造出帶復雜內冷卻通道的渦輪葉片,后經熱等靜壓處理消除微觀孔隙,零件致密度可達99.9%以上。

4、成型技術面臨的挑戰
4.1 材料性能與成型工藝的匹配問題
不同的高性能合金材料具有不同的性能特點和加工特性,而每種成型技術也有其適用范圍和局限性。如何選擇合適的成型技術,使材料的性能得到充分發揮,是目前面臨的重要挑戰之一。例如,一些新型高性能合金材料的熱加工性能較差,在鍛造或鑄造過程中容易出現裂紋、變形等問題,需要開發新的成型工藝或對現有工藝進行優化。
4.2 高精度與復雜結構制造難題
傳統成型技術在制造高精度、復雜結構零部件時面臨諸多困難,如鍛造難以實現復雜內腔結構的成型,鑄造容易產生尺寸偏差和表面缺陷。增材制造雖在復雜結構制造方面具有優勢,但在精度控制和表面質量提升方面仍需要進一步改進。
4.3 成本與效率的平衡問題
鍛造和增材制造設備成本高,生產周期長,導致零部件成本居高不下;鑄造雖然成本相對較低,但生產效率和產品質量有待提高。如何在保證產品質量的前提下降低生產成本,提高生產效率,實現成本與效率的平衡,是高性能合金材料成型技術發展的關鍵?。
5、合金材料成型技術發展趨勢
5.1 多種成型技術的復合應用
為了充分發揮不同成型技術的優勢,彌補單一成型技術的不足,多種成型技術的復合應用將成為未來的發展趨勢。例如,先采用增材制造技術制造出復雜結構的零部件毛坯,然后通過鍛造或機械加工等后續處理工藝,提高零部件的精度和性能。這種復合成型技術能實現復雜結構零部件的高效、高質量制造。
5.2 智能化與數字化成型技術發展
隨著人工智能、大數據、物聯網等技術的發展,高性能合金材料成型技術將向智能化和數字化方向發展。通過建立成型過程的數字化模型實現對成型工藝參數的實時監控和優化,提高成型過程的穩定性和產品質量。智能化設備能自動識別和調整工藝參數,減少人為因素的影響,提高生產效率和產品一致性?。數字化建??蓪崿F成型過程的虛擬仿真,提前預判缺陷并優化工藝參數,智能化監控則能實時反饋成型狀態,及時調整操作,推動高性能合金成型向精準化、高效化、自動化方向發展。
5.3 新型成型工藝的研發
為了滿足航空航天領域對高性能合金材料的更高要求,新型成型工藝的研發將不斷推進。例如,超塑性成型技術能夠在較低的溫度和壓力下實現材料的大變形,可用于制造高精度、復雜形狀的零部件;電磁成型技術利用電磁力使金屬坯料產生塑性變形,具有成型速度快、精度高、無污染等優點,這些新型成型工藝將為航空航天用高性能合金材料的成型提供更多選擇。新型成型工藝的研發將聚焦于解決現有技術的瓶頸,如提高成型精度、降低生產成本、提升材料性能等,同時結合綠色制造理念,研發環保、高效的成型技術,推動高性能合金材料成型產業高質量發展。
6、結束語
文章對高性能合金材料成型技術進行了全面研究,分析了鈦合金、鎳基合金、鋁合金等常用高性能合金材料的性能特點,詳細探討了鍛造、鑄造、增材制造等成型技術的原理、優勢與局限性。通過不同成型技術的對比,直觀地呈現不同成型技術下材料的性能差異以及成型工藝的流程,同時指出當前高性能合金材料成型技術面臨的挑戰,并對未來發展趨勢進行了展望。未來的發展中應加強多種成型技術的復合應用,推動智能化與數字化成型技術的發展,積極研發新型成型工藝,以滿足各個領域對高性能合金材料日益增長的需求。
參考文獻
[1] 馮超,高寶亭,孫海波,等. 行業標準《航空用鋁合金板材第2部分2024T351、2H24T351、2324T39厚板》述評[J]. 輕合金加工技術, 2024, 52(4): 21-24.
[2] 張洪坤, 李寶城, 葛青, 等. 航空用鋁合金板材產品質量分級評價技術研究與應用[J]. 世界有色金屬, 2021(12): 1-3.
[3] 胡德友,李繼光,張杰剛,等. 航天貯箱用典型規格2219鋁合金板材不同熱處理狀態下的性能研究[J]. 鍛壓技術,2020, 45(10): 53-58.
[4] 王程成. 航空材料質量管理中的若干問題探討[J]. 大眾標準化, 2020(19): 16-17.
[5] 祝楷, 熊柏青, 閆宏偉, 等. 航空鋁合金厚板殘余應力數值模擬研究現狀[J]. 中國有色金屬學報, 2020, 30(5): 961-973.
[6] 郭瑞超,陳子凌,王志鑫,等. 2024鋁合金板材鹽溶液介質噴淋淬火數值模擬研究[J]. 熱加工工藝, 2023, 52(20): 146-151.
[7] 何沂桂,韋成強,蘇開列. 6xxx系鋁合金板材麻點缺陷分析與預防對策[J]. 大眾科技, 2024, 26(3): 62-66.
(注,原文標題:高性能合金材料成型技術研究_王磊)
相關鏈接
- 2026-06-05 面向航空結構件粉末近凈成形制造需求,揭示890~980℃寬溫域熱等靜壓處理下TA15合金微觀組織演變特征,闡明工藝參數對其室溫及500℃高溫拉伸
- 2026-06-05 基于500~800℃寬溫域恒溫氧化試驗與數值模擬耦合分析,揭示航空鍛造用TA15近α鈦合金氧化動力學演變規律、氧化膜層微觀結構失效機制及650℃
- 2026-05-29 基于應變補償本構與多尺度微觀模型的GH4169合金盤件鍛造全工序晶粒遺傳演化規律及精準調控仿真研究
- 2026-05-28 面向航空裝配的TB6鈦合金高質量制孔技術:低頻振動輔助鉆削工藝優化,通過周期性刀-屑分離實現穩定排屑與降溫減摩,顯著提升孔徑一致性圓度與
- 2026-05-24 大型復雜薄壁ZTi55A高溫鈦合金骨架熔模精密鑄造工藝及后處理研究,采用分段鑄造-整體成形方案,優化底注式澆注系統氧化鋯釔復合型殼與熱殼澆
- 2026-05-19 固溶處理對LDEDTi-18Zr-13Mo生物鈦合金微觀組織與力學性能影響研究,探明工藝-組織-性能關聯,實現彈性模量降至69.5GPa伸長率>20%,為高性能醫
- 2026-05-16 航空發動機用GH4169高溫合金結構件鍛造-熱處理全流程工藝試驗研究,結合數值模擬實現變形均勻控制,系統表征化學成分高溫持久性能,驗證滿足航
- 2026-05-15 GH4169增材制造廢棄粉末真空重熔過程關鍵參數調控機制研究,探究廢粉占比真空度熔煉功率對熔煉穩定性氧含量及利用率的影響,建立高回用率低
- 2026-05-14 航空航天用高溫合金長軸類筒類構件徑向鍛造制造技術研究進展,綜述大尺寸構件成形精度控制表面質量提升殘余應力調控及國內外工業化應用現
- 2026-05-10 500℃高溫服役工況下Ti150鈦合金鍛件力學性能匹配與疲勞裂紋擴展行為及表面強化改性抗疲勞機制分析
